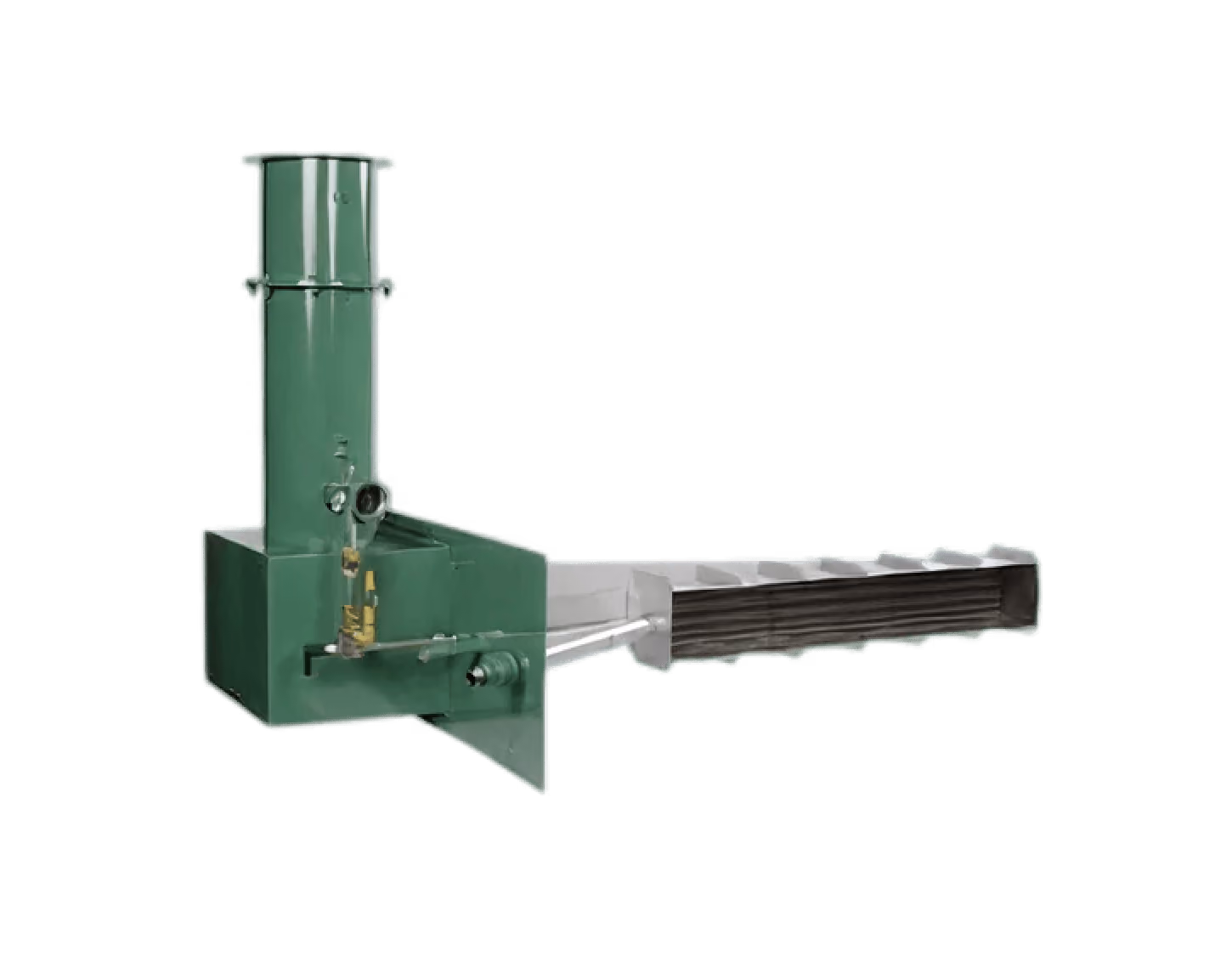

Eclipse Linnox
Der Linnox-Linienbrenner wurde für hohe Leistung bei extrem niedrigen Emissionen entwickelt und lässt sich dank einer Auswahl an Leistungsstufen pro Fuß sowie bis zu vier Reihen ganz individuell an Ihre Platz- und Kapazitätsanforderungen anpassen.
Die Eclipse Linnox ULE Brenner bieten extrem niedrige Emissionswerte und eine besonders gleichmäßige Wärmeverteilung. Sie wurden für direkt und indirekt befeuerte Prozesslufterwärmungsanlagen entwickelt, bei denen modernste Brennertechnologie, hohe Temperaturgleichmäßigkeit und minimale Emissionen gefordert sind. Dank ihrer robusten und einfach aufgebauten Regelung zählen die Linnox ULE Brenner zu den Industriestandards für anspruchsvolle Luftheizprozesse.
Das Funktionsprinzip basiert auf einer Vormischverbrennung mit hohem Luftüberschuss. Dadurch bleiben die Flammentemperaturen niedrig, während die spezielle Brennergeometrie eine interne Flammenrezirkulation erzeugt. Das Ergebnis sind extrem niedrige Emissionen, ein großer Regelbereich und ein besonders stabiler Verbrennungsprozess. Die NOx-Emissionen im unverdünnten Abgas liegen bei Nennleistung unter 15 ppm (bezogen auf 3 % O₂) und zählen damit zu den niedrigsten Werten dieser Brennerklasse.
Für höhere Leistungen ist der Linnox Tee ULE mit mehreren Reihen von Brennermodulen erhältlich und erreicht Leistungen bis 45 MMBtu/h. Eclipse entwickelt jedes Linnox ULE System individuell passend zur jeweiligen Anwendung.
Merkmale & Vorteile:
- Höchste Leistung bei extrem niedrigen Emissionen
- Sehr gleichmäßige Wärmeverteilung und Temperaturverteilung
- Flexibles Brennerdesign für unterschiedliche Leistungsanforderungen pro Brennerlänge
- Regelbereich (Turndown) bis 10:1
- NOx-Emissionen unter 15 ppm (bei 3 % O₂)
- CO-Emissionen unter 100 ppm (bei 3 % O₂)
- Robuste Luft-/Gas-Regelung über einen Verhältnisregler für einen stabilen und effizienten Betrieb
Produktübersicht
Modelle
- Straight ULE
- Tee ULE
Antrieb & Steuerung
Stellantrieb
- Drehgeschwindigkeit: max. 2 U/min (ca. 30 Sekunden für 90°)
- Drehmoment: mindestens 2,8 Nm
- Stellweg: 90°
- Geeignet für kontinuierliche oder Zweipunkt-Regelung (High/Low)
- Reversierbarer Antrieb
Luft- & Verbrennungsluft-Spezifikationen
Erforderlicher Luftdruck
50 mbar am Brennereintritt bei Nennleistung
Luftströmungsrichtung
Die Prozessluft muss parallel zur Flamme strömen. Querströmungen sind nicht zulässig.
Abmessungen
Standard-Brennerlänge
Bis 2.700 mm, größere Längen als projektspezifische Sonderausführung erhältlich
Regelung
Luft-/Gas-Verhältnisregelung
Verwendung eines von Eclipse gelieferten Verhältnisreglers erforderlich
Verbrennungsprinzip
Verbrennungsverfahren
Vormischverbrennung mit hohem Luftüberschuss und interner Flammenrezirkulation für besonders niedrige Emissionen und eine gleichmäßige Wärmeverteilung
Montage
Montageart
Montageplatte für den Einbau in Prozessluftkanäle, wahlweise für isolierte oder nicht isolierte Kanäle
Stelltechnik
Regelung
Der Stellantrieb regelt die Verbrennungsluft über eine Drosselklappe (Butterfly Valve)
Zündung & Flammenüberwachung
Flammenüberwachung
UV-Sensor (keine Flammenionisation verfügbar)
Zündsystem
Direktfunkenzündung
Leistung & Regelbereich
Regelbereich (Turndown)
Je nach Ausführung 10:1 oder 8:1
Leistung pro Brennermodul
26 bis 791 kW je 300 mm Brennerlänge
Produktkonfiguration
Anzahl der Brennerreihen
Bis zu vier Brennerreihen innerhalb eines Luftkanals
Bauformen
- Gerade Ausführung
- Doppel-T-Ausführung
- Kreuz-Ausführung
Einsatzbereiche
Typische Anwendungen
- Prozessluftsysteme mit höchsten Anforderungen an eine gleichmäßige Wärmeverteilung
- Industrieanlagen mit Ultra-Low-NOx-Anforderungen
- Direkt befeuerte Luftheizsysteme
Brennstoffe
Geeignete Brennstoffe
- Erdgas
- Andere Brennstoffe nach Rücksprache mit Eclipse
Emissionswerte
Emissionen
Ausgelegt für extrem niedrige NOx- und CO-Emissionen über den gesamten Regelbereich
Materialien
Werkstoffe
- Brennergehäuse aus Edelstahl
- Bei Baugrößen über AB600L standardmäßig Stahlblechausführung
- Für Verbrennungslufttemperaturen über 260 °C wird eine projektspezifische Abstimmung mit Eclipse empfohlen
